ArCon Hr Pro

U prvim verzijama ArCona unos elemenata građevine bio je strogo podijeljen na konstrukcijski mod – BIM crtanje zidova, vrata, prozora, stubišta…

i dizajnerski mod – unutarnje uređenje i finalna obrade zgrade, u kasnijim verzijama težilo se interakciji između ta dva pristupa pa je u verziji 6.0 omogućen 3D prikaz zgrade prilikom 2D unosa elemenata, kao i označavanje i pomicanje predmeta unutarnjeg uređenja prilikom korigiranja tlocrta.

Konstruiranje masivnih ili drvenih stubišta sa pripadajućom ogradom provodi se automatski.

Ovisno o izabranom tipu stubišta (jednokrako, dvokrako, zavojito , poluzavojito , spiralno, segmentno, poligonalno…) i zadanoj visini etaže, ArCon prema pravilu dimenzioniranja izračunava optimalne parametre stubište – širinu i visinu gazišta, kao i broj stuba.

Bilo koju od ponuđenih karakteristika stubišta moguće je naknadno izmijeniti.

Izborom predefinirane krovne konstrukcije (jednostrešne, dvostrešne, višestrešne, mansarde, bačvastog krova…) moguće je direktno unijeti jednostavan krov na zadanu etažu te mijenjati sve parametre krova, od nagiba krovnih ploha do dimenzija krovne građe.
Za složenije oblike krova postoji opcija za slobodnu krovnu konstrukciju koja nam omogućava mijenjanje parametara svake pojedine krovne plohe.

Kombinacijom kosih ploha i zabata možemo konstruirati krovište sukladno našoj ideji, te vizualno provjeriti utjecaj pojedine vrste krova na oblikovanje potkrovnog prostora.
Krovna konstrukcija zgrade u ArConu automatski izrezuje zid etaže na kojoj smo definirali krov.
Za potrebe iskaza materijala i troškovnika ArCon proračunava potrebnu količinu krovne građe i pokrova.
Nakon oblikovanja krovne konstrukcije, moguć je unos više tipova krovnih kućica, terasa, krovnih prozora, photovoltaik elemenata i termo kolektora.

Posebno korisni ArConovi alati – Dizajner podesta – u konstrukcijskom prikazu i – Dizajner ploča – u dizajnerskom prikazu omogućavaju korisniku kreiranje poligonalnih trodimenzionalnih elemenata za razne svrhe: definiranje međuetaža, balkona, oblikovanje pojedinih elemenata namještaja…

Njihovim kombiniranjem, rotiranjem, skaliranjem i kopiranjem korisnik na jednostavan način može generirati željeni 3D objekt i spremiti ga za korištenje u drugim projektima.

ArCon omogućava jednostavno projektiranje većeg broja katova, od podruma do potkrovlja; pojedini katovi se mogu izdvojiti iz konstrukcije ili kopirati kao nova etaža sa svim ili izabranim elementima tlocrta.

Nakon kopiranja kata, pojedine elemente je moguće mijenjati, brisati i prilagođavati novim uvjetima.

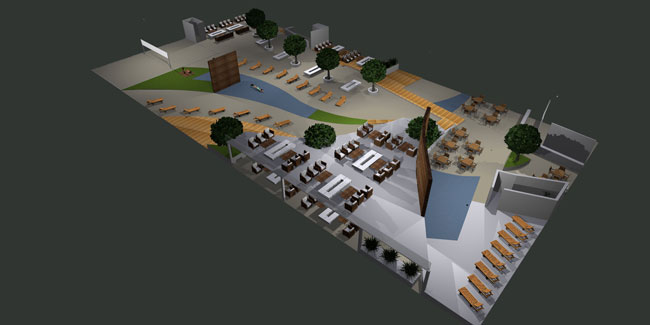

Teren možemo tlocrtno odrediti proizvoljnim poligonom ili predefiniranim modelima terena i pojedinim točkama dodijeliti visinsku kotu, te na taj način oblikovati padove i neravnine.

Nakon oblikovanja terena, pojedinim područjima dodjeljujemo različite teksture i na taj način projektiramo terase, putove , vrtove, travnjake, staze i druge elemente okoliša.

Pojedino, lančano i automatsko kotiranje tlocrta u zadanom mjerilu omogućava brzu tehničku obradu crteža.

Arhitektonski prikaz pojedinih katova sadrži opcije za automatski ispis kote prozora, vrata i parapeta, kao i dimenzije stubišta.

Ispis tlocrta pojedinog kata prilagođen je zadanom mjerilu, uključujući okvir i sastavnice. Tlocrti, pogledi i slike mogu biti povezani u Microsoft Wordu za izradu ekspertiza i prodajnih dokumenata.
